Hoeksensoren
Sensoren uit de SAHC-serie zijn lineaire contacthoekpositiesensoren uit één stuk. De sensoren maken gebruik van Hall-effecttechnologie, waarbij een magnetisch veld wordt gebruikt dat wordt gegenereerd door permanente magneten. Ze zorgen voor een lineaire verandering in de uitgangsspanning (evenredig met de ingangsspanning) die overeenkomt met de rotatiehoek van de ingaande as.
Sensor met lineaire uitgang van 0° tot 360°, geen compensatie vereist
-
Toepassingen
-
Basisparameters
-
Afmetingen
-
Model
-
Vraag een offerte aan
-
Gerelateerde producten
TOEPASSINGEN
-
-
Shift Position Detection -

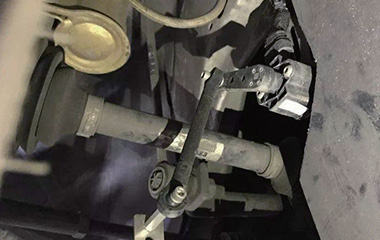

Vehicle Height Detection -

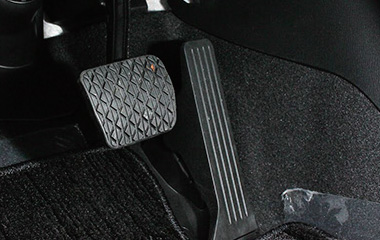

Gas Pedal Position Detection
BASISPARAMETERS
| Model | SAHC01-120-serie |
| Ingangsspanning | 5,0 V DC ± 10% |
| Meethoek | 0~120° |
| Uitgangssignaal | 0,5~4,5 V analoge, PWM- of SENT-uitgangsopties beschikbaar. Meetbereik: 5° tot 85°. De uitgang is lineair van 10% tot 90% van de ingangsspanning. |
| Uitgangsklemfunctie | 0° tot 5°: 10% van de ingangsspanning 85° tot 120°: 90% van de ingangsspanning |
| Uitvoerlineariteit | ±3% vol |
| Behuizingsmateriaal | Glasvezelversterkt kunststof |
| Levensduur | Meer dan 10 miljoen volledige cycli |
| Beschermingsclassificatie | IP67 |
| Trillingsbestendigheid | 1 g RMS axiaal, 5 g RMS horizontaal, 8 g RMS verticaal; 20 Hz tot 2 kHz |
| Bedrijfstemperatuur | -40 ℃~+135 ℃ |
| Opslagtemperatuur | -40 ℃~+150 ℃ |
| Bedradingsmethode | Einduitgangbedrading |
