Snelheidssensor
De SPH318-serie snelheidssensor voor vooruit en achteruit wordt gedetecteerd via het Hall-principe. Bevestig eenvoudig twee corresponderende magneten op de as en het wiel (symmetrisch verdeeld, met de N-pool van de ene magneet naar de sensor gericht en de S-pool van de andere magneet naar de sensor gericht) en bevestig de pijl op het detectieoppervlak van de sensorsonde, gericht op de rotatieboog van de magneet.
Wanneer het wiel of de as draait, beweegt deze de sensorsonde met een magneet in de richting van de pijl. Lijn 2 (blauwe lijn) geeft een signaal voor voorwaartse rotatie (laag niveau) en lijn 4 (witte lijn) geeft een pulssignaal voor de voorwaartse rotatiesnelheid; lijn 2 (blauwe lijn) geeft daarentegen een signaal voor achterwaartse rotatie (hoog niveau) en lijn 4 (witte lijn) geeft een pulssignaal voor achterwaartse snelheid.
Stabiele prestaties, hoge betrouwbaarheid en lange levensduur
Sterk anti-interferentievermogen, goede frequentiekarakteristieken, geschikt voor continue meting
Klein formaat, eenvoudige structuur, contactloos, laag startkoppel
Breed temperatuurbereik voor gebruik
-
Applications
-
BasicParameters
-

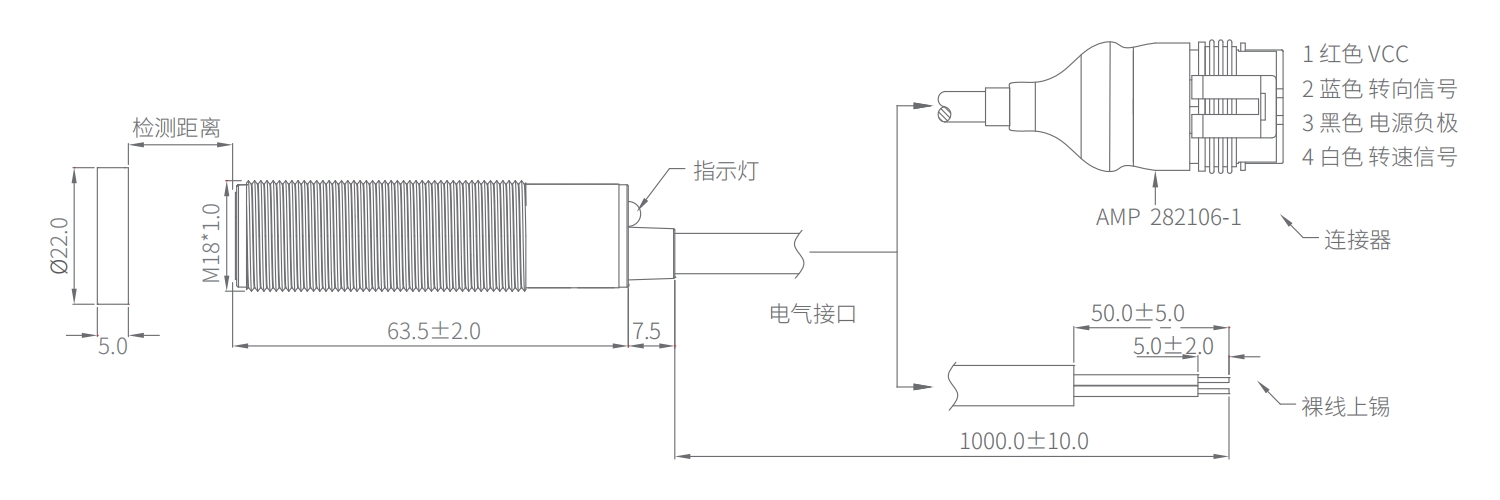

Dimensions
-
Model
-
RequestaQuote
-
RelatedProducts
APPLICATIONS2
-
-

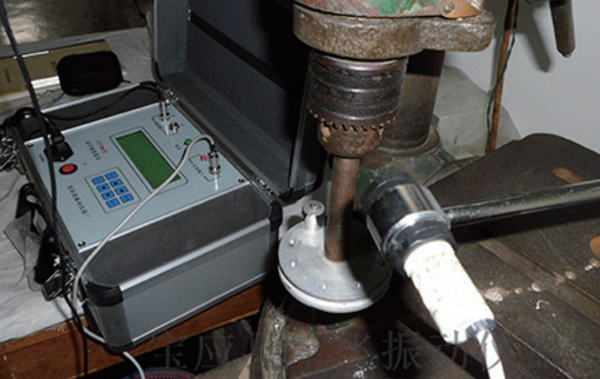

Mechanical equipment speed measurement -
Motor speed detection -
Measurement of rotational speed of construction machinery
BASICPARAMETERS2
| Type | SPH318-serie analoog type | SPH318-serie digitaal type |
| Voedingsspanning | 5~28 V DC | 5 V DC |
| Detectieafstand | 5-10 mm (Installatieafstand) | |
| Bedrijfstemperatuur | -20 ℃~+80 ℃, vochtigheid ≤ 90% | |
| Uitvoer | Open collectoruitgang | RS485 (Modbus ASCII) |
| Frequentie | 10K Hz | |

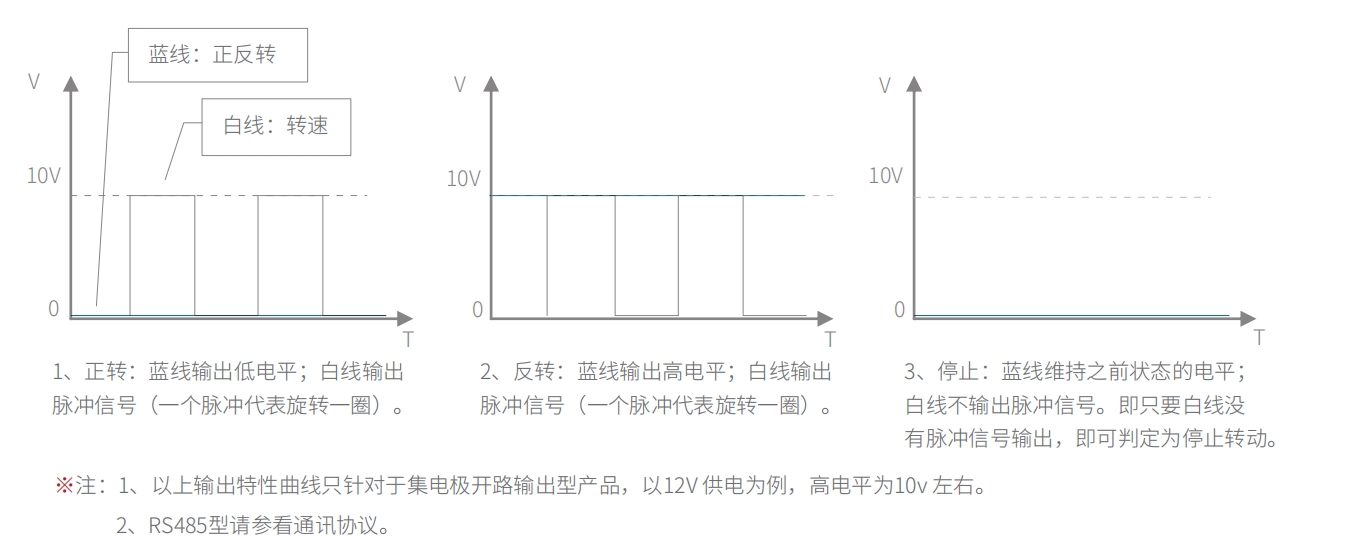

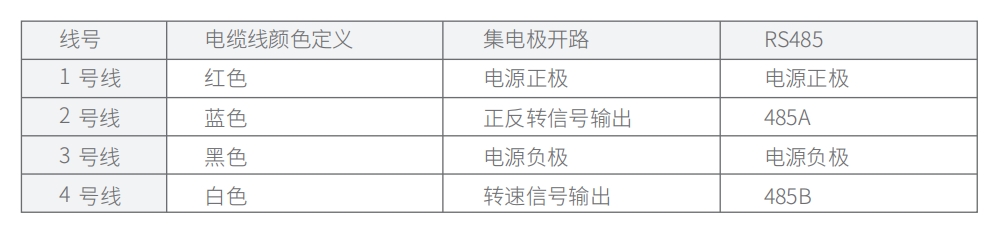

| Signaalstatus | Lijn 2 (blauw) geeft hoge en lage signalen af, die de draairichting weergeven. De beginstand en de voorwaartse rotatie geven een laag signaal af, het groene lampje brandt en de voorwaartse rotatierichting komt overeen met de richting van de pijl. Bij achteruit draaien is het signaal op hoog niveau, brandt het rode lampje en is de omkeerrichting tegengesteld aan de richting van de pijl. Lijn 4 (wit) geeft een snelheidspulssignaal af, een blokgolfsignaal. Wanneer de lijn is uitgerust met twee magneten, geeft deze één puls af na één omwenteling. Opmerking: Raadpleeg het communicatieprotocol voor numerieke uitvoerwaarden. | |
| Beschermingsgraad | IP65 | |
| Anti-vibratievermogen | Complexe amplitude 1,5 mm 10...50 Hz (elk 2 uur in X-, Y-, Z-richting) | |
| Accessoire | De complete set producten bestaat uit 1 set vooruit- en achteruitrijsnelheidssensoren, 2 magneten en 1 montagebeugel. | |
