Toepassing van het verplaatsingsgegevensverwervingssysteem

1. Systeeminstructie:

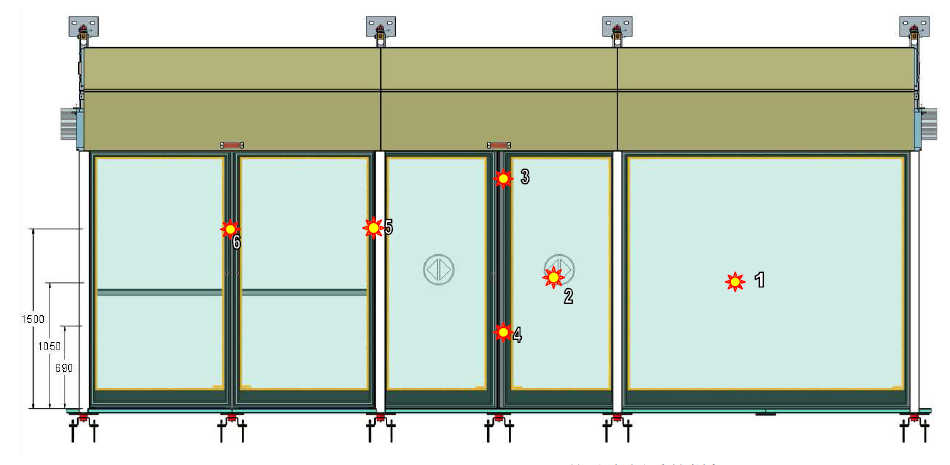

De vervormingsmeting van de hordeur omvat het testen van de vervorming van de schuifdeuren, de vaste deur, de twee nooddeuren en hun afdekkingen onder gesimuleerde winddruk en een volle belasting. Zie onderstaande afbeelding:

2. Testapparatuur

1) LVDT: 10-18 stuks, slagbereik: 0-25 mm.

2) LVDT-steunbeugel: 10-18 stuks.

3) Datakabel: 10-18 stuks, elk 10 meter. Deze wordt gebruikt om de LVDT-verplaatsingssensor en de signaalverwervingshost aan te sluiten.

4) Signaalverwervingshost: 1 stuk, wordt gebruikt om gelijktijdig de verplaatsingssignalen van 18-kanaalssensoren te bewaken.

5) datakabel: 2 stuks, om de gegevens tussen de signaalverwervingshost en de laptopcomputer over te brengen, elk 2 meter lang

LVDT-sensoren (met beugel) --- signaalverwervingshost --- laptopcomputer

3. Test de hardware en de software

1) De 18 kanalen van de host zijn onafhankelijk en elk kanaal heeft een signaalindicator. In de testmodus geeft de bijbehorende kanaalindicator groen aan, wat betekent dat het kanaal normaal werkt. Als deze bijvoorbeeld rood is, betekent dit dat het kanaal abnormaal functioneert en er geen gegevens zijn verzameld.

2) De klant kan het gerelateerde kanaal resetten met hardwareschakelaars.

3) De software bewaakt de gegevens van 18 kanalen tegelijkertijd en geeft de bijbehorende golfvormen en werkelijke waarden in realtime weer. De knoptriggermodus is beschikbaar op de interface en start na het activeren van de knop, en stopt met werken wanneer de knop opnieuw wordt geactiveerd. De bijbehorende gegevens kunnen worden geëxporteerd en afgespeeld.

4) De werkfrequentie kan worden aangepast van 0,1 sec. tot 0,5 sec.

5) Er kan een alarmwaarde worden ingesteld.

6) Elk kanaal kan door softwaretechnologie op 0 worden gereset

7) De realtime waarde kan worden weergegeven tot 0,001.

Opmerkingen:

Houd de sensor uit de buurt van apparatuur met sterke stroomsterkte en apparatuur met grote stroomstoringen tijdens het gebruik van deze LVDT-sensoren. Schakel de stroom in en laat het apparaat 5 minuten opwarmen voordat u de software voor dataverzameling start.
