Hoe verplaatsing geïnduceerde spanningsveranderingen in LVDT's veroorzaakt voor positiedetectie
Differentiële transformatorverplaatsingssensoren (LVDT's) zijn precisie-instrumenten die worden gebruikt om lineaire verplaatsing te meten in diverse industriële toepassingen. Deze sensoren, geproduceerd door Shenzhen Soway Technology Development Co., Ltd. , worden veel gebruikt in sectoren zoals de lucht- en ruimtevaart, machinebouw, bouw en chemische technologie. De kernfunctionaliteit van differentiële transformatorverplaatsingssensoren (LVDT's) ligt in hun vermogen om mechanische verplaatsing om te zetten in elektrische signalen door middel van elektromagnetische inductie. Dit artikel richt zich op hoe verplaatsing geïnduceerde spanningsveranderingen in differentiële transformatorverplaatsingssensoren (LVDT's) veroorzaakt, wat nauwkeurige positiedetectie mogelijk maakt.
Het principe van elektromagnetische inductie in differentiële transformatorverplaatsingssensoren (LVDT's)
Differentiële transformatorverplaatsingssensoren (LVDT's) werken volgens het principe van elektromagnetische inductie. Ze bestaan uit een primaire spoel en twee secundaire spoelen die om een holle cilindrische vorm zijn gewikkeld. Een beweegbare ferromagnetische kern, vaak het anker genoemd, is in de holle vorm geplaatst. De primaire spoel wordt bekrachtigd door een wisselstroombron (AC), die spanningen in de secundaire spoelen induceert.
Hoe verplaatsing de geïnduceerde spanning in differentiële transformatorverplaatsingssensoren (LVDT's) beïnvloedt
De sleutel tot de functionaliteit van Differential Transformer Displacement Sensors (LVDT's) ligt in de manier waarop de positie van de beweegbare kern de geïnduceerde spanningen in de secundaire spoelen beïnvloedt. Wanneer de kern zich precies in het midden van de Differential Transformer Displacement Sensor (LVDT) bevindt, is de magnetische fluxverbinding tussen de primaire en secundaire spoelen symmetrisch. Dit resulteert in gelijke en tegengestelde spanningen die in de twee secundaire spoelen worden geïnduceerd. De differentiële uitgangsspanning, het verschil tussen de spanningen van de twee secundaire spoelen, is op deze centrale positie nul.
Wanneer de kern echter ten opzichte van het midden wordt verplaatst, wordt de symmetrie van de magnetische fluxverbinding verstoord. Dit veroorzaakt een verandering in de geïnduceerde spanningen in de secundaire spoelen. De geïnduceerde spanning in de secundaire spoel dichter bij de kern neemt toe, terwijl de spanning in de andere secundaire spoel afneemt. De differentiële uitgangsspanning, het verschil tussen deze twee spanningen, verandert evenredig met de verplaatsing van de kern.
Positiedetectie door spanningsmeting in differentiële transformatorverplaatsingssensoren (LVDT's)
De differentiële uitgangsspanning is recht evenredig met de verplaatsing van de kern. Door deze spanning te meten, kan de exacte positie van de kern ten opzichte van het midden worden bepaald. De relatie tussen de verplaatsing en de geïnduceerde spanning is lineair, waardoor Differential Transformer Displacement Sensors (LVDT's) zeer nauwkeurig zijn voor positiedetectie.
Als de differentiële uitgangsspanning bijvoorbeeld positief is, geeft dit aan dat de kern naar één kant is bewogen, terwijl een negatieve spanning duidt op beweging naar de andere kant. De grootte van de spanning geeft de mate van verplaatsing aan. Deze lineaire relatie stelt Differential Transformer Displacement Sensors (LVDT's) in staat om nauwkeurige metingen te leveren van lineaire verplaatsing, verlenging, trillingen en andere positiegerelateerde parameters.

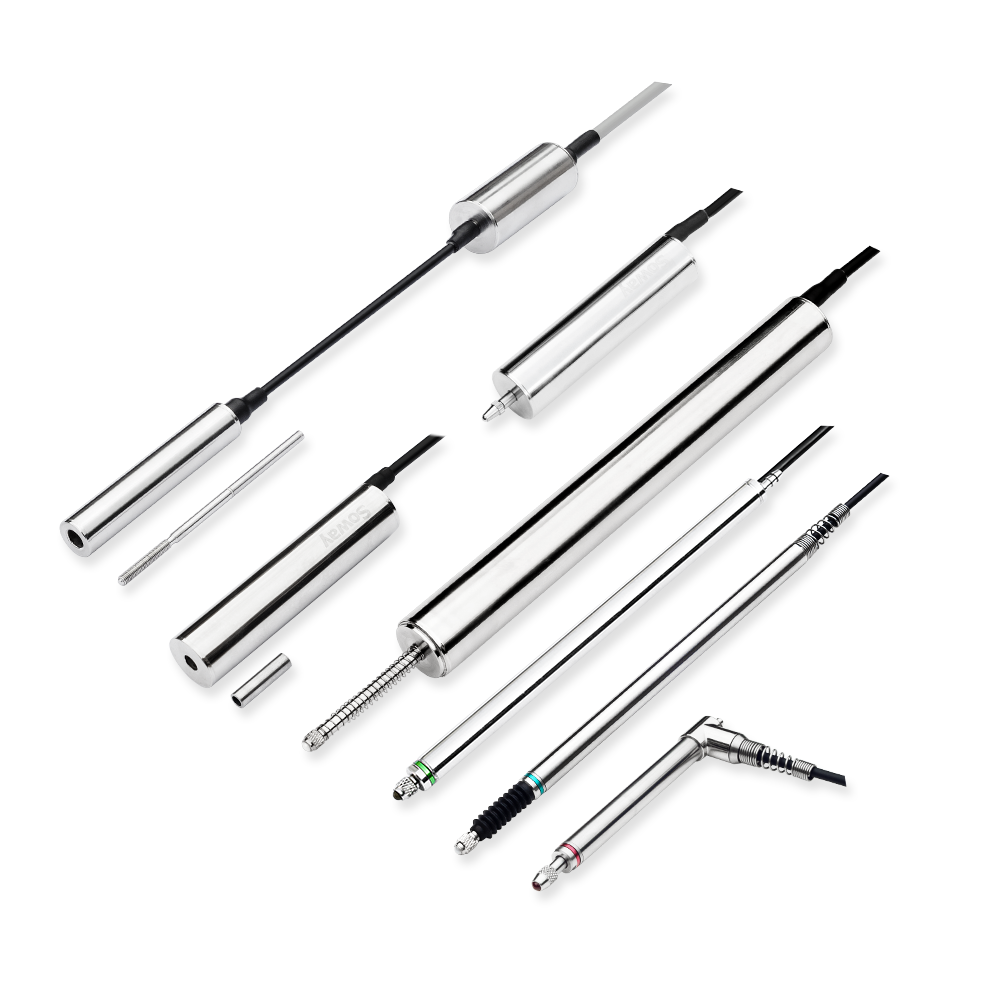

Shenzhen Soway Technology Development Co., Ltd. biedt een reeks Differential Transformer Displacement Sensors (LVDT's), waaronder de SDVG20-serie met split-type, de SDVB20-serie met rebound-type, de SDVN8-4 pneumatische en de SDVH8 pen-serie. Deze modellen zijn ontworpen om te voldoen aan diverse industriële behoeften en bieden een hoge precisie en betrouwbaarheid bij positiedetectie.
