LVDT-verplaatsingssensor kan de tunnel in realtime bewaken

Het dataverzamel- en detectiesysteem voor verplaatsingsgegevens kan de tunnel in realtime monitoren. Het belangrijkste doel hiervan is om te voorkomen dat de tunnel plotseling instort, wat tot grote verliezen kan leiden. Relevante sensoren zijn geplaatst in belangrijke, belaste delen van de tunnel waar structurele scheurvorming, verzakking, enz. is opgetreden. Dit gebeurt voor realtime monitoring, het instellen van drempelwaarden in het systeem, automatische alarmering bij overschrijdingen en het voorkomen van storingen in de relevante beheersafdelingen voordat deze zich voordoen.

Het verplaatsingsgegevensverwervings- en detectiesysteem van Soway kan op maat gemaakte sensoroplossingen bieden voor verschillende wegen en bruggen.

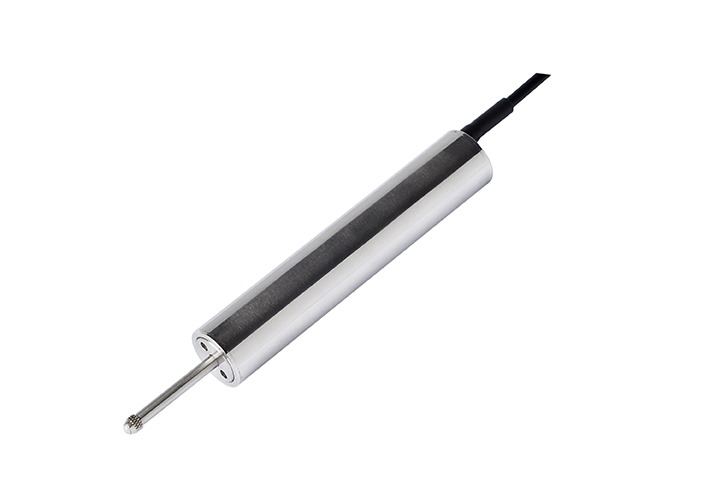

1. Oplossing voor rebound LVDT-verplaatsingssensor

De detectiekern (sonde) is verbonden met het hoofdgedeelte van de sensor. De contactsonde is gemaakt van slijtvast geplateerd hard gereedschapsstaal of een platte kunststof kop, en het midden is verbonden met een veer. Wanneer het te meten object de sonde raakt, trekt deze zich terug en de compressie is de verplaatsing van het product, van de vervorming naar het te meten object. Wanneer het te meten object de sonde verlaat, veert de kern automatisch terug dankzij de werking van de veer.

Dit type sensor wordt gebruikt wanneer het te meten object lastig aan te sluiten is op de ijzeren kern. Denk bijvoorbeeld aan het testen van de vervorming, uitzetting en rek van een machine, de walsspleet, de dikte van een object, de positionering van gereedschap of de detectie van de structuur van een weg of brug.

2. Oplossing met gesplitste LVDT-verplaatsingssensor

De detectiekern is gescheiden van het sensorlichaam, dat een holle cilinder is. De diameter van de kern is kleiner dan de binnendiameter van de cilinder, en de kern kan in de holle cilinder worden geplaatst. Zolang er een relatieve verplaatsing is tussen de sensor en de kern, kan de sensor deze automatisch detecteren. De kern is contactloos, waardoor deze sensor een lange levensduur en een hoge frequentierespons heeft dankzij de afwezigheid van mechanische wrijving. De sensor kan worden gebruikt om de afstand tot bewegende mechanische apparatuur te detecteren, zoals ponsmachines, walsmachines, dieselmotoren, oliecilinders (hydraulische cilinders), testmachines, spuitgietmachines en klepopeningsdetectie.
